ACCESSORI SOLARE


Accessori per il completamento dell'impianto solare
... Una breve carrellata dei prodotti più commercializzati ...

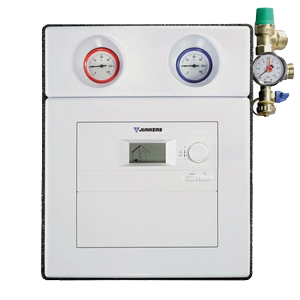

AGS 5 - TDS 100

Stazione solare

Le stazioni solari Junkers consentono la circolazione del fluido termico e sono fornite complete di tutti gli elementi atti a far funzionare al meglio l’impianto. Consentono di facilitare l’installazione, senza dover operare sul tetto, grazie al separatore d’aria integrato che permette di eliminare le bolle d’aria che si creano durante il caricamento dell'impianto.

Stazione solare a due linee con circolatore per il circuito solare, regolatore a tre livelli e cavo di collegamento, due rubinetti a sfera, freni gravitazionali su mandata e ritorno, valvola di sicurezza a 6 bar con manometro, valvole di pulizia e riempimento, separatore d’aria, due termometri, indicatore di portata, fissaggio al muro, isolamento termico, raccordi di tipo bicono Ø 15 mm, predisposizione per connessione ad un vaso di espansione.
Centralina di controllo TDS 100 integrata.
Possibilità di collegare fino a 5 collettori.



DATI TECNICI
UNITA' DI MISURA
AGS 5 - TDS 100
Circuiti mandata/ritorno*
Linee
2
Numero collettori

1-5
Prevalenza pompa
m
4
Attacchi (raccordo a stringere)
mm

Valvola di sicurrezza
bar
6
Misuratore di portata
l/min
0,5-6
Regolazione integrata

si
Dimensioni (LxAxP)
mm
290 x 355 x 234
Separatore d'aria integrato

si
Attacchi di caricamento

si
Attacco vaso d'espansione

si
Termoregolazione integrata

TDS100

_______________________________________________________________

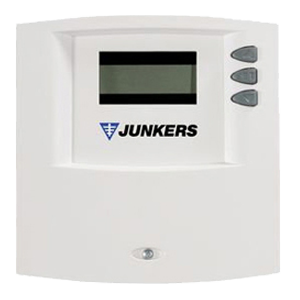

TDS 050

Centralina di regolazione

La centralina di regolazione e monitoraggio per impianti solari per produzione di acqua calda sanitaria TDS 050 è dotata di display LCD di facile utilizzo con visualizzazione dei parametri principali di funzionamento e funzione di autodiagnosi dell’impianto solare.

  • Centralina di regolazione e monitoraggio per impianti solari per produzione di acqua calda sanitaria
  • Display LCD con funzione di autodiagnosi impianto solare
  • Regolazione intervallo accensione circolatore su doppio differenziale di temperatura
  • Limitazione della temperatura dell’accumulatore regolabile da 20 a 90 °C
  • 2 ingressi e 1 uscita



_______________________________________________________________

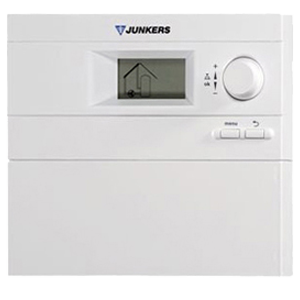

TDS 300

Centralina di regolazione

La centralina di regolazione e monitoraggio per impianti solari per produzione di acqua calda sanitaria ed integrazione al riscaldamento ambiente TDS 300 è dotata di display LCD di facile utilizzo con visualizzazione dei parametri principali di funzionamento e funzione di autodiagnosi dell’impianto solare.
TDS 300 contiene oltre venti tipologie d’impianto già pre-impostate e molteplici funzioni innovative (ad esempio, la funzione anti-surriscaldamento), che permettono di ottimizzare il rendimento dell’impianto solare.

  • Centralina di regolazione e monitoraggio per impianti solari multifunzionali per acqua calda sanitaria ed integrazione riscaldamento
  • Display LCD grafico retroilluminato con funzione di autodiagnosi impianto solare
  • Molteplici configurazioni d’impianto preimpostate, regolazione intervallo accensione circolatore su doppio differenziale di temperatura, variazione portata secondo irraggiamento, funzione anti-surriscaldamento ed anticongelamento collettori, gestione disinfezione termica
  • Possibilità di connessione a linea bus
  • Limitazione della temperatura dell’accumulatore regolabile da 20 a 90 °C
  • 8 ingressi e 5 uscite



_______________________________________________________________

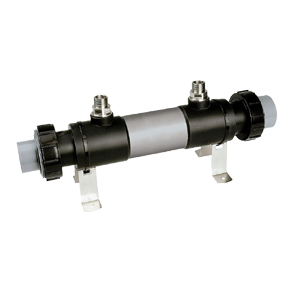

SBS

Modulo idraulico solare - SCAMBIATORE PISCINA

I moduli idraulici solari Junkers sono pre-assemblati, isolati e cablati per impianti solari.
Essi sono perfettamente abbinabili sia fra loro che con le stazioni solari AGS 5/10, in modo da realizzare facilmente molteplici tipologie di impianti.
Il design studiato consente una perfetta integrazione ottica tra i moduli e le stazioni solari.

Il modulo scambiatore piscina SBS è l'unità di scambio termico cilindrico tra circuito solare e circuito di filtraggio acqua della piscina.

  • Modulo scambiatore piscina per trasferimento di calore solare alla piscina
  • Attacchi: circuito solare G ¾, circuito piscina PVC DN50
  • Pressione max lato solare 6 bar, lato piscina 2,5 bar
  • Potenza massima scambiatore con circuito solare su primario: 12 kW
  • Max 10 collettori
  • Dimensioni (L x A x P): 525 x 120 x 210 mm
DATI TECNICI UNITA' DI MISURA SBS
Dimensioni ( A x L x P) mm 120 x 525 x 210
Raccordi a stringere mm G 3/4" PVC D50
Accessori mm no
Pressione max bar 6 (solare) / 2,5 (piscina)
Rubinetto a sfera/valvola di non ritorno   no
Termometro/disareatore manuale   no
Flussostato l/min no
Abbinabile a   no
Abbinabile con raccordo da 22 mm   no
Prevalenza circolatore m no
Potenze scambiatore   12 (portata solare 500 l/h, 58°C / 36°C, portata piscina 10.000 l/h, 20°C / 21°C)



... IL RESTO DELLA GAMMA LA TROVERETE PRESSO IL NOSTRO UFFICIO OPPURE CONTATTANDOCI
