IMPIANTO MULTIFAMILY CON BOLLITORI MONOVALENTI


Per produzione di acqua calda sanitaria centralizzata

L'impianto solare multifamily per la produzione centralizzata di acqua calda sanitaria è ideale nelle nuove costruzioni di medie dimensioni e nelle ristrutturazioni in quanto gestisce fino a 30 appartamenti.

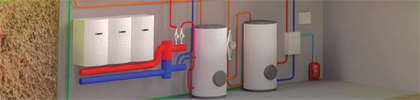

monoL'impianto è composto da:

  • campo collettori,
  • stazione solare,
  • regolazione solare,
  • un bollitore monovalente di pre-riscaldo solare,
  • un bollitore monovalente in temperatura collegato a caldaia.

Il calore solare viene trasferito dal campo collettori nello scambiatore del bollitore di pre-riscaldo scaldando quindi l’acqua in accumulo. L’acqua in accumulo alimenta il secondo bollitore in temperatura riducendo (in certe situazioni annullando) l’apporto di calore richiesto alla caldaia.
Anche in assenza di prelievo, il calore solare viene trasferito al bollitore in temperatura ogni qualvolta esso abbia una temperatura inferiore a quella del bollitore di pre-riscaldo (funzione di travaso).

CARATTERISTICHE

Componenti principali d’impianto:

  • campo collettori,
  • stazioni solari,
  • centralina di regolazione e monitoraggio solare,
  • bollitore solari monovalenti,
  • vaso d'espansione solare,
  • modulo idraulico isolato termicamente composto da circolatore, valvola d’intercettazione, termometro e valvola di ritegno,
  • accessori, come per esempio il miscelatore termostatico per acqua potabile con campo di regolazione 30°- 65°C.





SPECIFICHE TECNICHE

Produzione ACS
Consumo ACS
Numero appartamenti
Riscaldamento
Centralizzata < 4.000 l/giorno a 45°C ≤ 30 * Centralizzato
≤ 59 MWh/anno

* Consumo medio di 150 l/giorno a 45°C o 2.215 kWh/anno (T ACS = 45°C, T AF = 10°C) per appartamento
