MODULI DI CONTABILIZZAZIONE UTENZA |
|
| |
|
|
Per riscaldamento, raffrescamento e acqua sanitaria
|

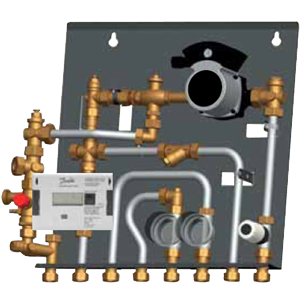

Moduli per la gestione e la contabilizzazione dell’impianto di riscaldamento/raffrescamento e dei consumi di acqua fredda sanitaria e acqua calda sanitaria.
Junkers propone tre tipologie di modelli: con/senza valvola a tre vie e con/senza circolatore elettronico.
Ogni modulo di contabilizzazione è inoltre disponibile in quattro versioni:
- Loc: dotato di contatori volumetrici AFS/ACS e di conta-energia; la lettura è locale (su display);
- Imp: dotato di contatori volumetrici con lancia impulsi AFS/ACS, conta-energia e scheda di acquisizione impulsi dai due contatori ACS/AFS; la lettura è locale (su display);
- Bus: dotato di contatori ACS/AFS con lancia implulsi, conta-energia con integrata la scheda di acquisizione impulsi dai contatori ACS/AFS e scheda elettronica di comunicazione dati M-Bus per concentrare i dati stessi su eventuale modulo IZAR-M (accessorio) atto all’invio delle informazioni su PC;
- Radio: dotato di contatori ACS/AFS con lancia impulsi, di conta-energia integrante la scheda di acquisizione dati dai contatori ACS/AFS e di trasmettitore in Radiofrequenza 868 MHz verso Radio-Ricevitore dedicato (accessorio) per successiva concentrazione dati su eventuale modulo IZAR-M (accessorio) atto all’invio delle informazioni su PC.
|
|
CARATTERISTICHE
- Corredato di valvola miscelatrice a 3 vie (per alta o bassa temperatura) e dotato di circolatore elettronico con auto-adattamento al reale fabbisogno del circuito.
- Valvola di zona a 2 vie con servomotore norm. chiuso.
- Regolazione a temperatura costante per circuito a bassa temperatura (25-45 °C) con attuatore termostatico RAVK (opzionale), abbinando un cronotermostato ambiente tipo ON/OFF.
- Regolazione a temperatura variabile per circuito a bassa temperatura tramite l’attuatore elettrico Kit AMV (accessorio) abbinando una regolazione elettronica (ad esempio FB 100 + IPM 1).
- Kit AT/MC/PM (accessorio) utile in caso di una zona aggiuntiva (p. es. bagno) ad alta temperatura.
- Valvola di bilanciamento e taratura della portata.
- Valvole manuali di sfiato aria e valvole di ritegno.
- Conta-energia ad ult rasuoni munito di 2 sonde.
|
|
SPECIFICHE TECNICHE
Dati tecnici |
Unità |
Modulo MC/.. |
Modulo MC/P/.. |
Modulo MC/PM/.. |
| Tensione di alimentazione |
V AC |
230 |
230 |
230 |
| Frequenza |
Hz |
50 |
50 |
50 |
| Temperatura massima di esercizio modulo |
°C |
105 |
105 |
105 |
| Pressione massima di esercizio modulo |
bar |
10 |
10 |
10 |
| Diametro attacchi riscaldamento |
|
DN 20 - 3/4'' |
DN 20 - 3/4'' |
DN 20 - 3/4'' |
| Portata nominale contabilizzazione qp |
m 3 /h |
1,5 |
1,5 |
1,5 |
| Portata massima contabilizzazione qs |
m 3 /h |
3,0 |
3,0 |
3,0 |
| Portata minima contabilizazione ql |
l/h |
6,0 |
6,0 |
6,0 |
| Portata inizio misurazione |
l/h |
2,5 |
2,5 |
2,5 |
| Diametro attacchi sanitario |
|
DN 20 - 3/4'' |
DN 20 - 3/4'' |
DN 20 - 3/4'' |
| Portata nominale contatori ACS/AFS |
m 3 /h |
1,5 |
1,5 |
1,5 |
| Circolatore elettronico |
|
no |
si |
si |
| Valvola a tre vie |
|
no |
no |
si |
|
|
